Zuviel ⌘ + Z gedrückt – und Angst, dass die zwei Tasten überbeansprucht werden? 😉 Du brauchst für eine Ausstellung nur vier Tasten und nicht die gesamte Tastatur? Oder willst einfach wissen, wie so eine Tastatur grundlegend funktioniert? Alles was du für die Eigenbau- Tastatur benötigst, erfährst du hier.

Was brauchst du dazu?

Zutaten

  • 1 x Arduino Pro Micro
  • 10 Knöpfe und Keycaps
  • 10K ohm resistors
  • Assorted hookup wires
  • 1 x 220 ohm resistors
  • 1 Plexiglas Hülle

Werkzeuge

  • Lötkolben
  • Lot
  • evt. Entlötpumpe oder Entlötlitze
  • Micro-USB Kabel

Löten

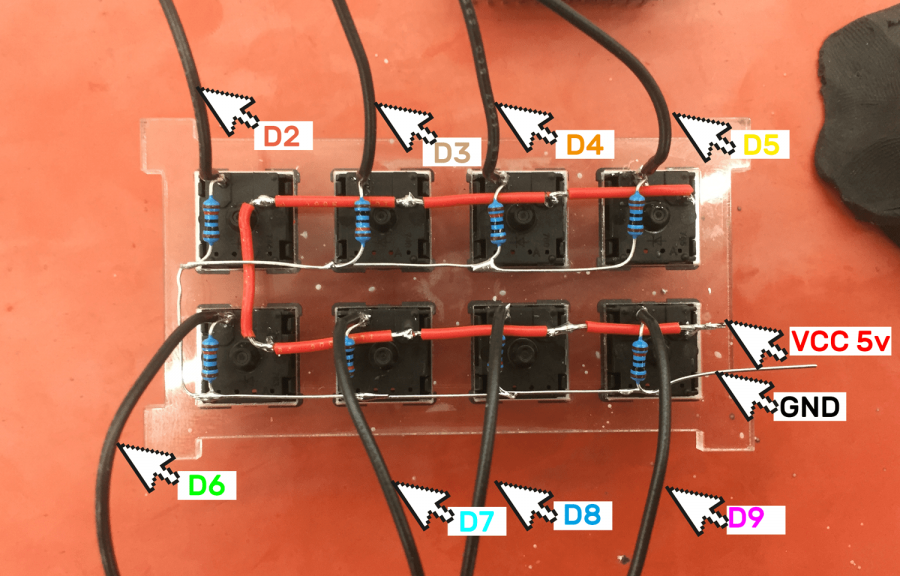

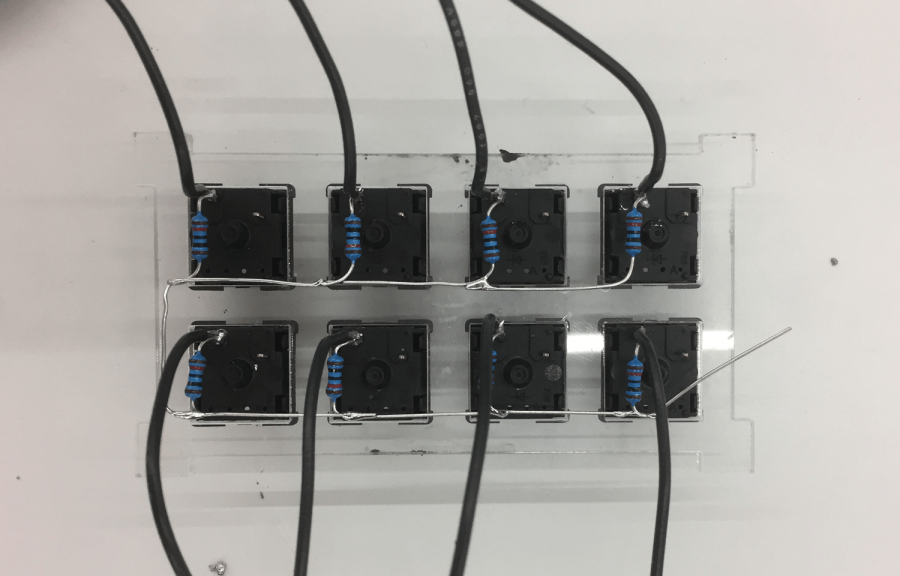

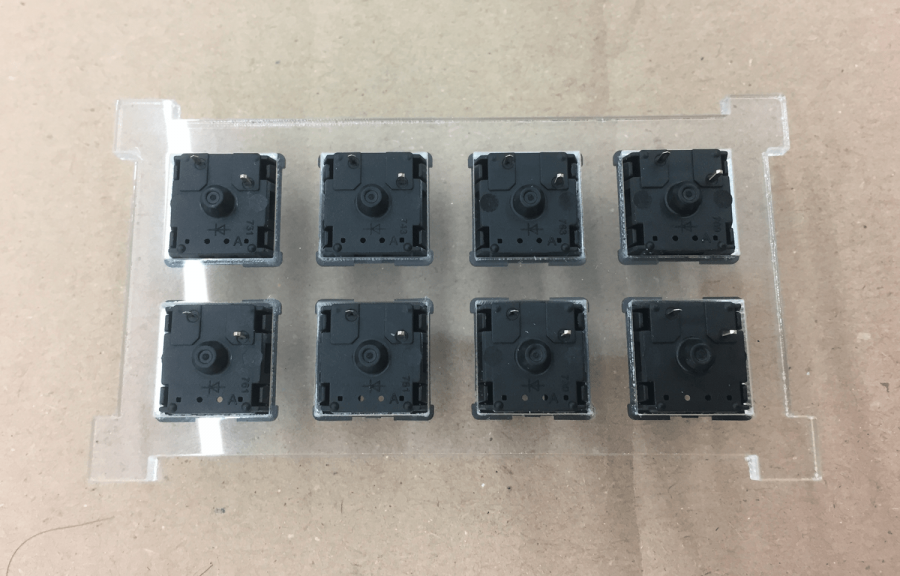

Grundsätzlich ist die elektrische Schaltung sehr simpel gehalten. Jeder Knopf wird mit VCC (Plus) und GND (Minus) verbunden und die Verkabelung zu den DigitalPins (2 – 8) angebracht. Die Länge der Litze zu den DigitalPins sollte ca. 10cm betragen. Den Ground kannst du direkt mit den Beinen der Wiederstände legen. Die Wiederstände sind wichtig! Lässt du diese weg, sendest du bei einem Knopfdruck den gesamten Output des Boards unverbraucht auf den Grund zurück. Das kann dein Board beschädigen.

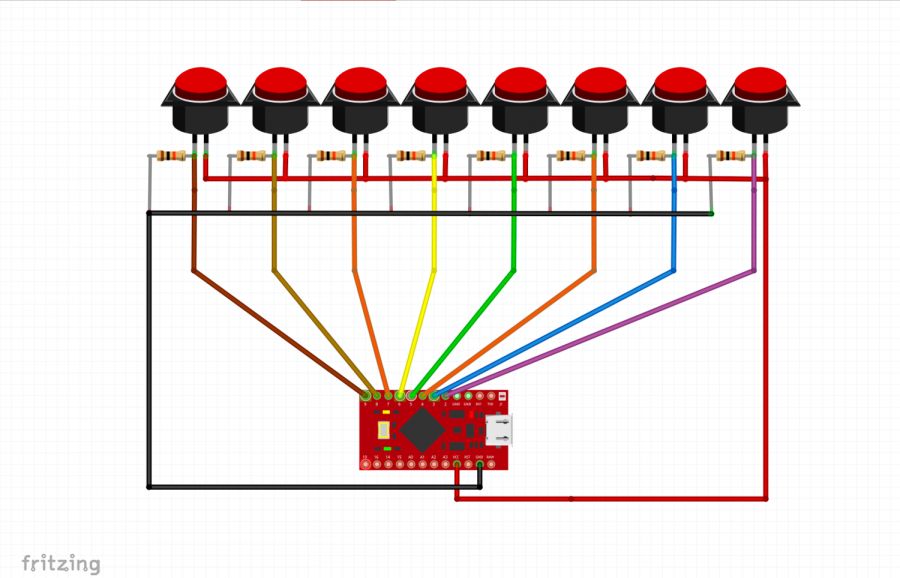

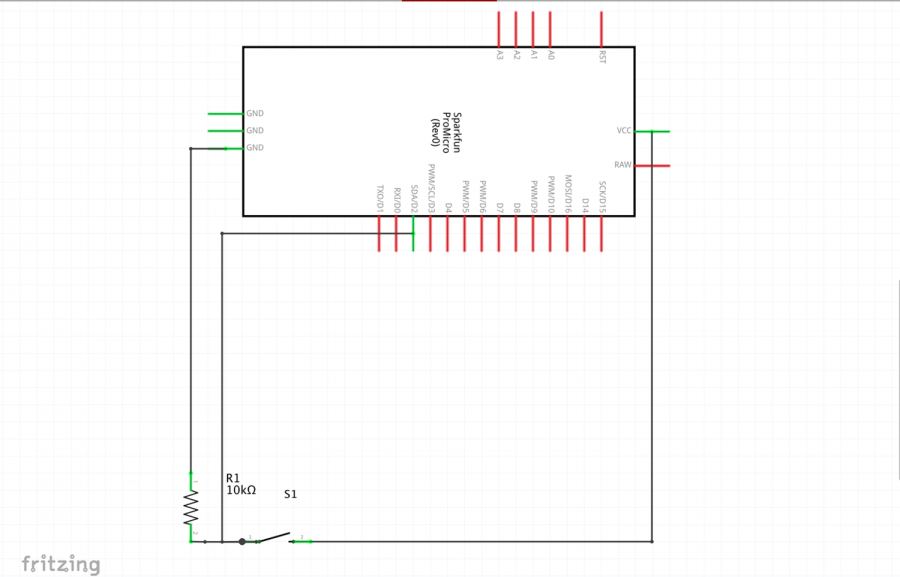

Schaltpläne



In real life



Programmierung

Arduino IDE Vorbereitung

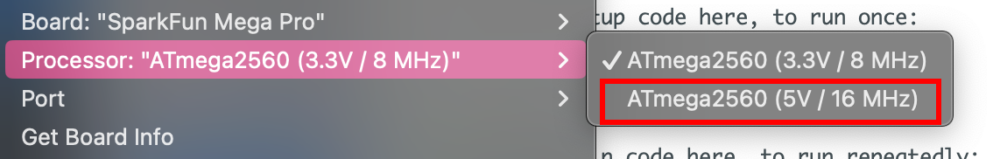

Um den Microcontroller zu programmieren, benutzen wir die Arduino IDE. Nach der ersten Installation ist das Micro Pro Board noch nicht in der Boardliste aufgeführt. (>tools >board)

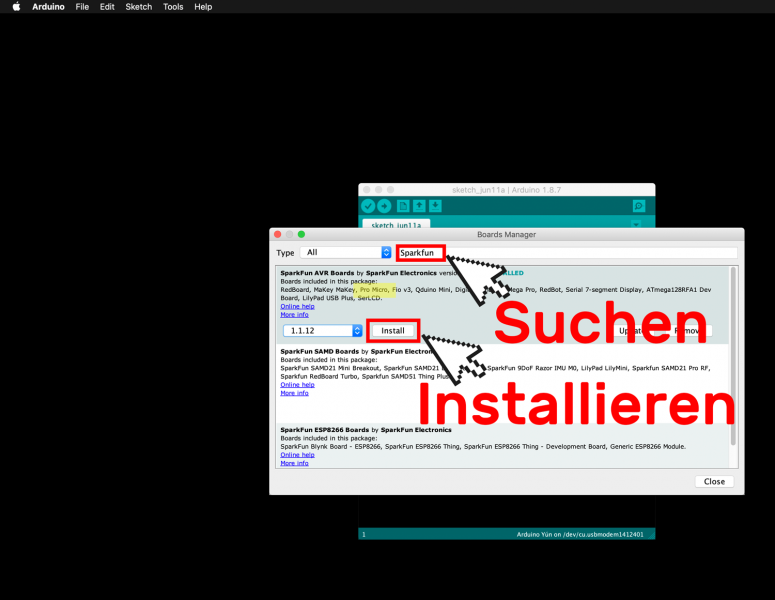

Um das Pro Micro in deine Boardliste zu installieren, kopierst du die kommende URL unter (>Arduino >Einstellungen) in “Additional Boards Manager URL`s”.

https://raw.githubusercontent.com/sparkfun/Arduino_Boards/master/IDE_Board_Manager/package_sparkfun_index.json



Nun geht’s los

Wir verwenden einen Microcontroller mit:

Arduino Modifier Keys

Arduino Modifier Keys

Code:

#include <Keyboard.h> // einbinden der Keyboard.h

int keys[] = {2, 3, 4, 5, 6, 7, 8};

void setup() {
// put your setup code here, to run once:
Keyboard.begin(); // setup keyboard
for (int i = 2; i < 9; ++i) {
// initilize pins
pinMode(i, INPUT);
}
}

void loop() {
// put your main code here, to run repeatedly:
for (int i = 2; i < 9; ++i) {
// check buttons
if(readButton(i)) {
doAction(i);
}
}
}

boolean readButton(int pin) {
// check and debounce buttons
if (digitalRead(pin) == HIGH) {
delay(10);
if (digitalRead(pin) == HIGH) {
return true;
}
}
return false;
}

void doAction(int pin) {
// perform tasks
switch (pin) {

case 2:
Keyboard.println("drive.google.com");
break;

case 3:
Keyboard.println("mediaelab.ch");
break;

case 4:
// CMD + T (new tab, Chrome)
Keyboard.press(KEY_LEFT_GUI);
Keyboard.press('t');
delay(100);
Keyboard.releaseAll();
break;

case 5:
// your task here
break;

case 6:
// your task here
break;

case 7:
// your task here
break;

case 8:
// your task here
break;

case 9:
// your task here
break;

}
}

Shortcut Listen

Mac Shortcut Liste

Windows Shortcut Liste

Ascii Nummern Liste

Falls du deine Tasten über Ascii-code ansteuern willst, findest du hier: Ascii Table. Achtung: Nicht alle Ascii-Zeichen werden von der Arduino Keyboard-Library unterstützt!

Wenn dir dein Arduino eine Liste der möglichen Zeichen generieren soll, kannst du die folgenden Zeilen in deinen Code einfügen und über den Serial Monitor der Liste beim Wachsen zusehen.

  case 5:
    for ( int k = 32; k < 127; k++ )
    {
      Keyboard.print(k);
      Keyboard.write(62);
      Keyboard.write(k);
      Keyboard.println(' ');
    }
    delay(500);
    Keyboard.releaseAll();
    break;

Extended Keyboards

Mit diesem Keyboard lassen sich wunderbar interaktive Installationen mit Max MSP oder PureData realisieren. Mit Hilfe eines DYI Keyboards wurde zum Beispiel die Arbeit Jerusalem Stone von Flurin Bertschiger realisiert.

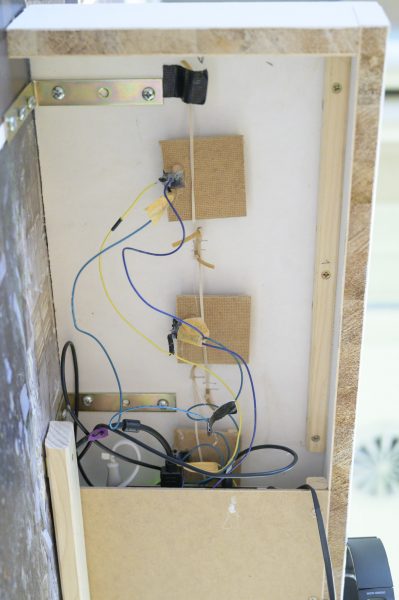

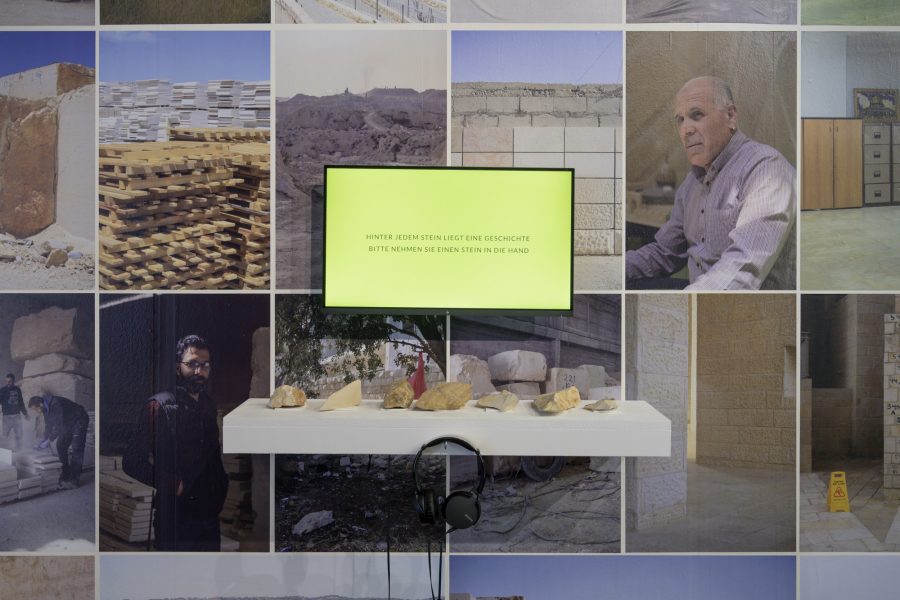

Die Arbeit Jerusalem Stone/ Even Yerushalmit/ Hajjar Maqdassi von Flurin Bertschinger an der Werkschau 2019 von den Bachelorabschlüssen der HSLU D&K/ Camera Arts, am Donnerstag (27.6.2019) in der Messe Luzern in Luzern. Flurin Bertschinger
